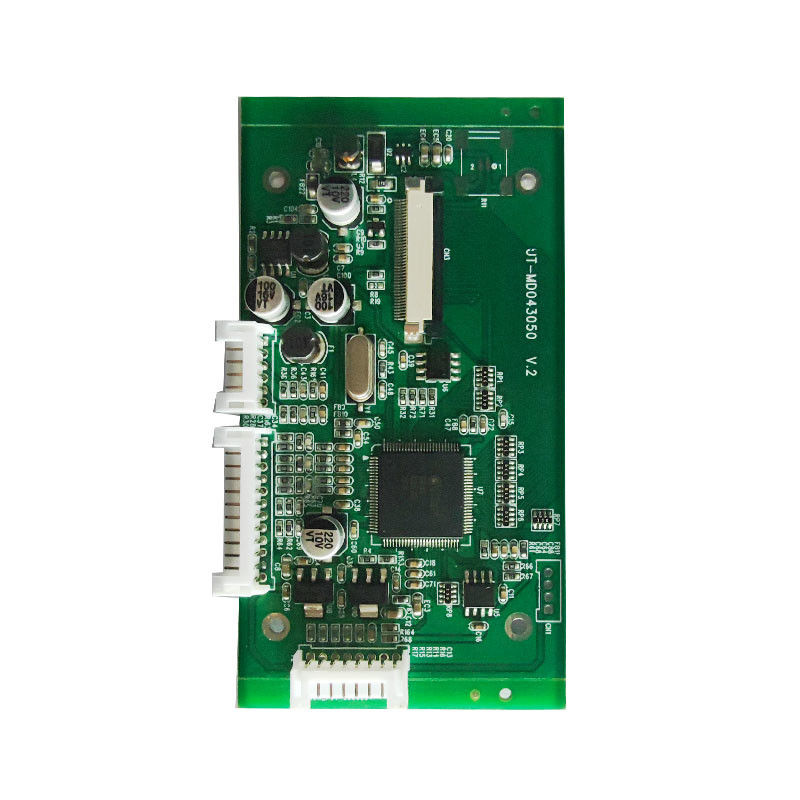

VGA Display Board Ondersteuning 800*400 5 inch LCD scherm

Name: VGA Display Board Ondersteuning 800*400 5 inch LCD scherm
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 04305 40P 800 480
Price: Negotiable USD
Availability: InStock

Productgegevens

Plaats van herkomst: Hangzhou, China

Merknaam: ZOYO

Certificering: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modelnummer: 04305 40P 800 480

Betaling en verzendvoorwaarden

Min. bestelaantal: 1

Prijs: $2~$500 per piece

Verpakking Details: Op maat

Levertijd: 3-5 werkdagen

Betalingscondities: L/C, D/A, D/P, T/T, Paypal

Levering vermogen: 5k-20k stuks per dag

Vind de beste prijs

Productgegevens

Productbeschrijving

Markeren:
                                                                                                                                                                                                                5 inch LCD Display Board, VGA Display Board, 800*400 Display Board


Maximale ondersteuningsresolutie:	800*480	Signaalinput:	VGA, CVBS
Stroominvoer:	Gelijkstroom +12V	Werktemperatuur:	-10℃~+60℃
Werkvochtigheid:	90%RH (geen condensatie)

Maximale ondersteuningsresolutie:	800*480
Signaalinput:	VGA, CVBS
Stroominvoer:	Gelijkstroom +12V
Werktemperatuur:	-10℃~+60℃
Werkvochtigheid:	90%RH (geen condensatie)

VGA Display Board Ondersteuning 800*400 5 inch LCD scherm

Meta-beschrijving: VGA Display Board - In staat om een maximale resolutie van 800*400 te ondersteunen. Het werkt binnen een temperatuurbereik van -10°C tot +60°C. Toestemt VGA-, CVBS1- en CVBS2- (optioneel) videosignaalinvoer toe.Voor gebruik in consumentenelektronica.

Afbeelding Alternatieve Naam: VGA Display Board, VGA controller, VGA LCD controller board, LCD driver board

Sleutelwoorden: VGA Display Board, VGA controller, VGA LCD controller board

1. Toepassingsgebied
Voor modellen zoals AT043TN24 V.1, AT043TN25 V.2, AT050TN43 V.1 voor het monteren van 4,3 inch en 5 inch LCD-displays met resoluties van 480272 en 800480Het wordt gebruikt om deze LCD-displays aan te sturen.

2Beschrijving van de productfunctie

Video-signaalinvoer: Ondersteunt VGA, CVBS1 en CVBS2 (optioneel) video-signaalinvoer.
StroominvoerDe stroominvoer is DC +12V.
Multifunctioneel OSD-operatie: Het heeft een multifunctionele werking op het scherm (OSD).
IR-infrarood afstandsbediening (facultatief): wordt geleverd met een optioneel infrarood afstandsbediening.

3. Invoerstandaarden voor signaal

CVBS: De signaalstandaard is 1,0 Vp-p met een impedantie van 75Ω.
VGA: Steunt resoluties van 480272 en 800480 met een vernieuwingsfrequentie tussen 60 en 70 Hz.

4. Werkomgeving

Werktemperatuur: varieert van -10°C tot +60°C.
Werkvochtigheid: tot 90% RH (zonder condensatie).

Detail van het stroomverbruik op het stuurbord (AT043TN24 V.1) (Ta = 25°C)

Invoer Spanning ((VIN)	Invoerstroom ((I)IN)				Opmerking
	- Min.	Typus.	Maximaal	Eenheid
+12V	70	100	130	mA

J11 (VGA-invoer) 12PIN/2,0 mm

Pin nr.	Definitie	Beschrijving
1	GND	-
2	VS	Veld synchronisatie signaal
3	HS	Lijnsyncsignaal
4	GND	-
5	R+	Rood licht
6	GND	Ground
7	G+	Groen signaal +
8	GND	+Bodem
9	B+	Blauw signaal +
10	GND	Ground
11	NC
12	NC
