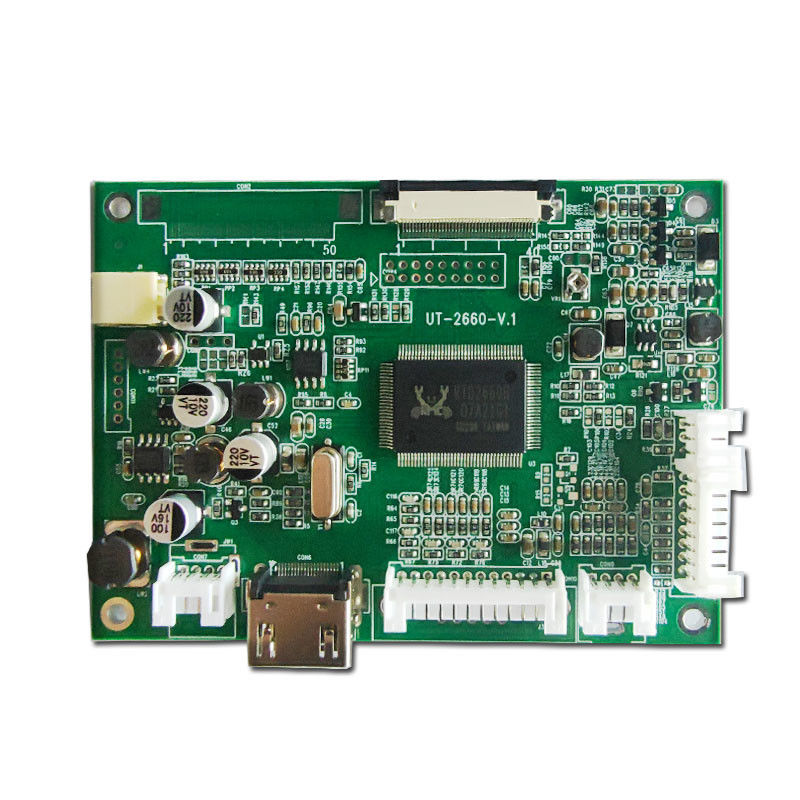

Name: TFT-driverbord HDMI naar LVDS TTL met DC 12V-toevoer
Brand: ZOYO
SKU: 2660 40P 1024 768
Price: 2 USD
Availability: InStock
Rating: 4.8 (131 reviews)

TFT-driverbord HDMI naar LVDS TTL met DC 12V-toevoer

Productgegevens

Plaats van herkomst: Hangzhou, China

Merknaam: ZOYO

Certificering: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Modelnummer: 2660 40P 1024 768

Betaling en verzendvoorwaarden

Min. bestelaantal: 1

Prijs: $2~$500 per piece

Verpakking Details: Op maat

Levertijd: 3-5 werkdagen

Betalingscondities: L/C, D/A, D/P, T/T, Paypal

Levering vermogen: 5k-20k stuks per dag

Vind de beste prijs

Toepassing op consumentenelektronica

Productnaam in Image Alta: TFT-stuurbord, HDMI-bord, HDMI-stuurbord, LCD-stuurbord met HDMI

Sleutelwoorden: HDMI Board, HDMI Driver, LCD Driver Board met HDMI
Toepassingsgebied

Werktemperatuur: van - 10°C tot + 60°C.
Werkvochtigheid: 90% RH (zonder condensatie).
Werkomgeving
HDMI: (meestal versie 1.2)
VGA: 1024 * 768 (met een refresh rate tussen 60 en 75)
CVBS: 1,0 Vp - p75Ω
Specificaties voor signaalinvoer
Het kan video-signaalinputten ontvangen, waaronder HDMI, VGA en CVBS.
De stroominvoer is DC + 12V.
Het heeft een multi-functionele OSD-operatiefunctie.
Er is een optionele afstandsbediening.
Het kan automatisch uitschakelen als er geen signaal is.
Beschrijving van de productfuncties
Voor TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.
Voor LVDS: EJ070NA - 01J, N070LGE - L41, HJ070NA - 13A, HJ070NA - 13B, EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30.HJ080NA - 04L, HJ080IA - 01F, TM080TDH01, TM080TDHG01 voor de inspectie van high-definition 40 - PIN LCD-display module stuurborden.

CON8(CVBS Sigbal Invoer)
	Pin nr.	Definitie		Beschrijving
	1	CVBS2		A V 2 signaal in p u t
	2	GND		Ground
	3	CVBS1		AV1 signaal in p u t
	4	GND		Ground
CON10 ((VGA) in p u t ) 12PIN/2.0
Pin nr.			Definitie		Beschrijving
1			GND		-
2			VS		Veld synchronisatie signaal
3			HS		Lijnsyncsignaal
4			GND		-
5			R+		Rood licht
6			GND		Ground
7			G+		Groen signaal +
8			GND		+Bodem
9			B+		Blauw signaal +
10			GND		Ground
11			SDA		I2C-kanalen
12			SCL		I2C-kanalen

CON6(HDMI in p u t ) interface
Pin nr.	Definitie	Beschrijving
1	TMDS-gegevens 2+
2	TMDS gegevens Schild
3	TMDS-gegevens 2-
4	TMDS-gegevens 1+

Maximale ondersteuningsresolutie:	1024*768	Signaalinput:	HDMI, VGA, CVBS
Stroominvoer:	Gelijkstroom +12V	Werktemperatuur:	-10℃~+60℃
Werkvochtigheid:	90%RH (geen condensatie)

Maximale ondersteuningsresolutie:	1024*768
Signaalinput:	HDMI, VGA, CVBS
Stroominvoer:	Gelijkstroom +12V
Werktemperatuur:	-10℃~+60℃
Werkvochtigheid:	90%RH (geen condensatie)
